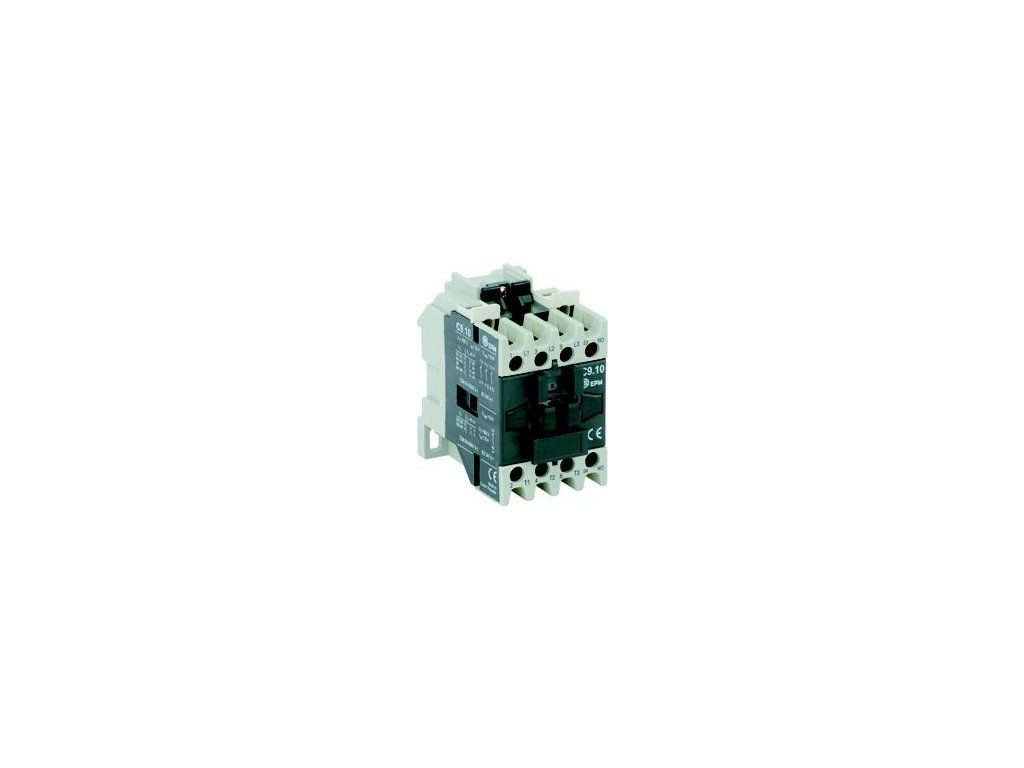

EP MODŘANY Stykač C9.10 220-230VAC
Code: 10.037.941Product detailed description
Technické parametry: stykač 3-pólový, 4,0 kW
| Impulzní výdržné napětí Uimp [kV] | 8 |
| Údaje pro hlavní obvody: | |
|---|---|
| počet hl. kontaktů NO | 3 |
| počet hl. kontaktů NC | 0 |
| Jmenovité izolační napětí Ui [V] | 690 |
| Jmenovitý tepelný proud [A] | 32 |
| Jmenovitý pracovní proud Ie [A] v AC-1 pro 500V | 25 |
| Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V | 9 |
| Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V | 4,7 |
| Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V | 25 |
| Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V | 12 |
| Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V | 8 |
| Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V | 2,2 |
| Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V | 4 |
| Max. výkon spínaného motoru v AC-3 [kW] pro 500 V | 5,5 |
| Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V | 5,5 |
| Max. výkon spínaného motoru v AC-4 [kW] pro 400 V | 2 |
| Max. výkon spínaného motoru v AC-4 [kW] pro 500 V | 2,5 |
| připojitelný vodič tuhý / slaněný [mm2] | 1-4 / 1-2,5 |
| Údaje pro pomocné obvody | |
| počet pomocných. kontaktů NO | 1 |
| počet pomocných. kontaktů NC | 0 |
| Jmenovité izolační napětí Ui [V] | 690 |
| připojitelný vodič tuhý / slaněný [mm2] | 1-4 |
| Ovládání | |
| ovládací napětí [V] | 220-230 |
| ovládací frevkence [Hz] | 50 |
| Ostatní údaje přístroje | |
| Typ připojení hlavního obvodu: Šroubový třmen | |
| Rozměry šířka | 45 |
| Rozměry výška | 78,5 |
| Rozměry hloubka | 73 |
| Hmotnost [kg] | 0,31 |
Kód produktu: 10.037.941
EAN: 8590206129671
Additional parameters
| Category: | Výkonové stykače, ministykače a pomocné stykače |
|---|---|
| EAN: | 8590206129671 |
| Dodavatel: | Elfetex |
